Dopplerpeiler im Eigenbau

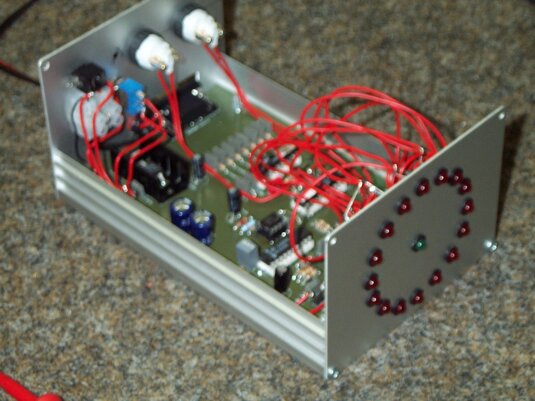

Im Jahr 2006 ergab sich eine Möglichkeit, einen Dopplerpeiler im Eigenbau zu erstellen. In der Zeitschrift "Funkamateur" fand ich einen sehr interessanten Artikel samt Bauanleitung für so einen Peiler. Die Platinen gab es zu kaufen, die anderen Bauteile musste man selbst besorgen. Nach ein paar Wochen stand dann das fertige Gerät auf dem Tisch und funktionierte auf Anhieb perfekt. So konnte ich nun auf Peilfahrt gehen, um den Fuchssender zu suchen. Nun brauchte ich während der Suche nicht mehr anhalten, um mit dem Handpeiler die Richtung festzustellen. Das war richtig prima! Auf der Windrose aus den kreisförmig angeordneten LEDs konnte ich die Fahrtrichtung zum Sender gut ablesen.
Antennenarray

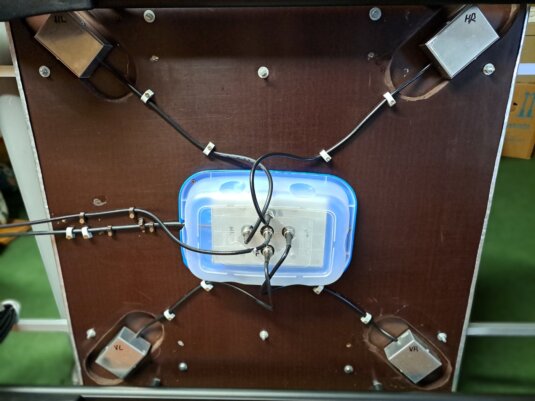

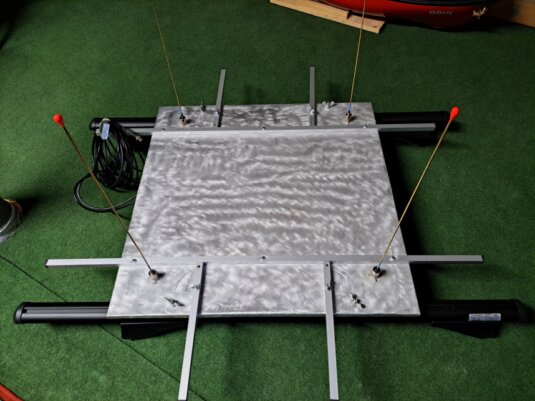

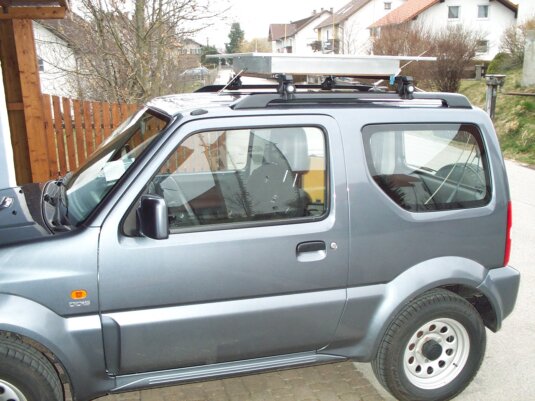

Das Anzeigegerät allein genügt natürlich nicht. Es musste noch ein Antennenarray mit 4 Antennen gebaut werden. Eine durch eine Siebdruckplatte verstärkte Aluminiumplatte montierte ich auf den Autodachträger. Die vier Antennen sind für das 2m-Band abgestimmt, unter jeder Antenne befindet auf der Unterseite der Platte eine kleine Elektronik, natürlich wetterfest verpackt. Von jeder Antenne geht ein Koaxkabel zum Combiner, einer weiteren elektronischen Schaltung und von dort zum Funkgerät samt dem Peiler.
RDF 42 von PA8W

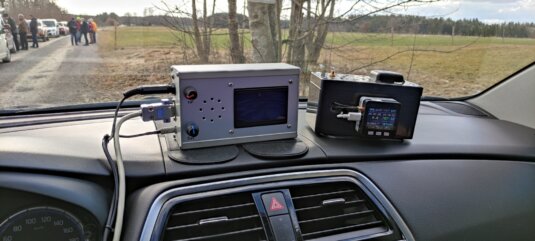

Vor ein paar Jahren habe ich von einem neuen Peiler erfahren, dem RDF 42. Das Ding wurde natürlich sofort bestellt. Prima ist, dass kein neues Antennenarray gebaut werden musste. Eine kleine Änderung an der elektrischen Beschaltung genügte, um es am neuen Peiler zu betreiben. Der RDF 42 hat gegenüber dem Eigenbaupeiler schon ein paar Vorteile. Zum einen wird hier die Richtung zum Sender per Richtungspfeil und mit Gradangabe angezeigt, zum anderen werden die gemessenen Richtungsangaben per Bluetooth zum Smartphone geschickt, wo sie auf einer Landkarte visualisiert werden.

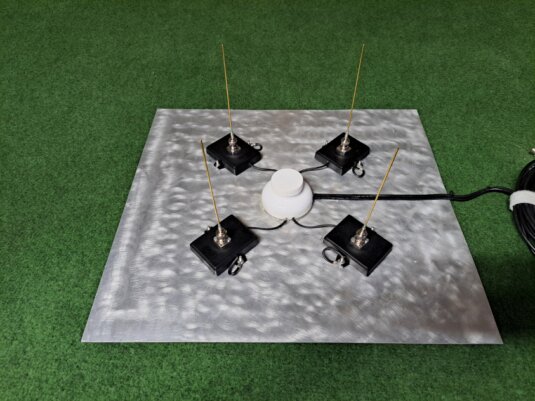

Auf dem Bild rechts unten ist noch ein neu gebautes Antennenarray zu sehen, das vor allem für das 70 cm-Band geeignet ist.
